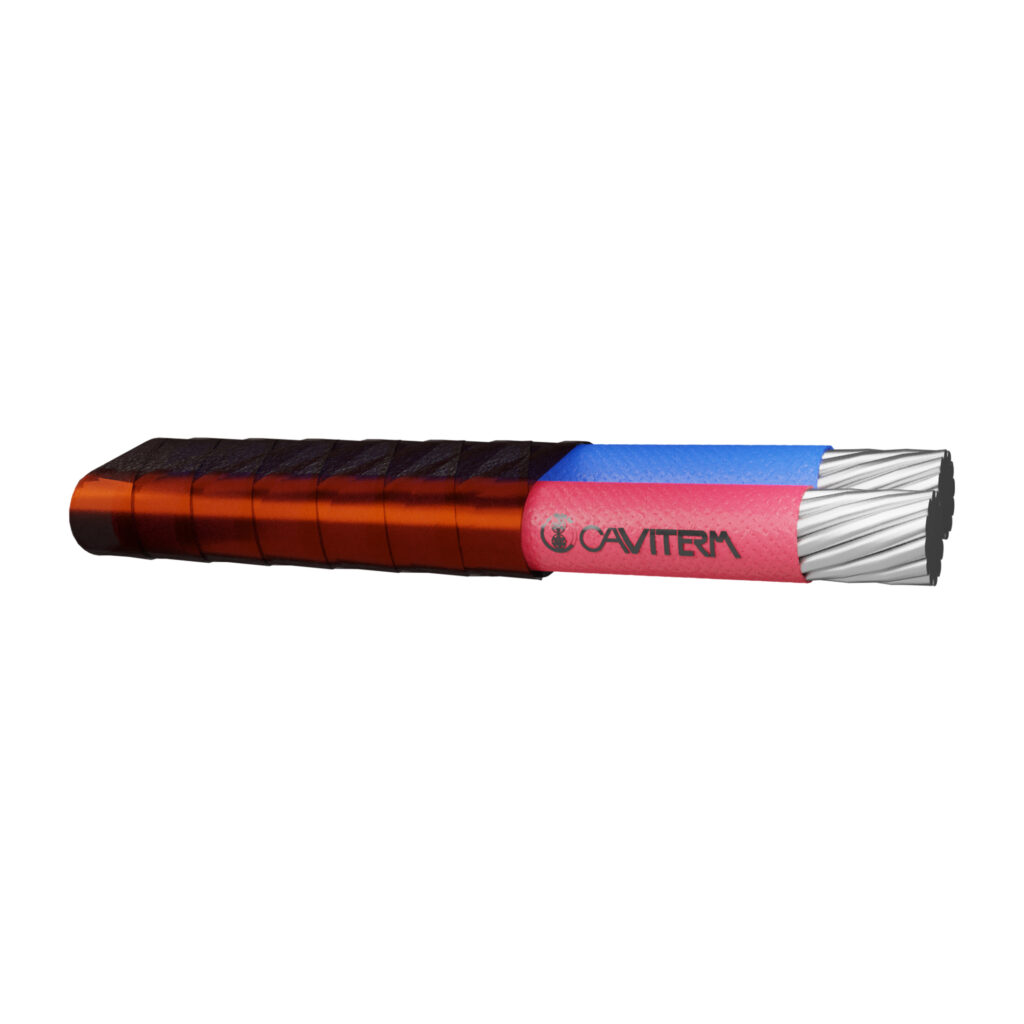

Cavi per estensione per termocoppie

I cavi termocoppie per estensione sono progettati per prolungare la connessione tra la termocoppia e il dispositivo di misura, mantenendo l’accuratezza del segnale termoelettrico. Realizzati con gli stessi materiali della termocoppia, garantiscono misurazioni precise e affidabili, evitando distorsioni e perdite di segnale.

Caratteristiche tecniche

I cavi di estensione per termocoppie si differenziano dai cavi compensati perché utilizzano gli stessi materiali della termocoppia, garantendo misurazioni estremamente precise su lunghe distanze.

Materiali utilizzati

Conduttori: rame-costantana, ferro-costantana, nichel-cromo o nichel-alluminio, nicrosil-nisil, platino-rodio, a seconda del tipo di termocoppia
Isolamento: Pvc, gomma silicone, P.t.f.e, fibra di vetro, fibra di vetro speciale, polimmide, mica, per garantire protezione termica e meccanica
Guaina protettiva: disponibili con isolamento resistente agli agenti chimici e ottima resistenza meccanica
Schermatura (opzionale): nastro Alluminio/poliestere, treccia in rame stagnato, acciaio zincato o acciaio inox per la protezione dalle interferenze elettromagnetiche ed elettrostatiche

Tipologie di cavi per estensione

Cavi per estensione tipo K

Progettati per l’uso con termocoppie tipo K, resistono a temperature elevate e all’ossidazione. Ideali per applicazioni industriali e impianti termici.

Cavi per estensione tipo J

Adatti per ambienti a temperature moderate, questi cavi sono utilizzati in automazione industriale e strumentazione elettronica.

Cavi per estensione per altre tipologie di termocoppie

Tipo L: variante del tipo J, standardizzata secondo la normativa DIN
Tipo N: più stabile rispetto al tipo K, indicato per applicazioni ad alta temperatura
Tipo S/R: utilizzato in alte temperature per applicazioni di laboratorio e processi industriali avanzati
Tipo T: ideale per basse temperature, grazie alla resistenza all’umidità

Applicazioni comuni dei cavi per estensione per termocoppie

I cavi di estensione per termocoppie sono progettati per trasmettere il segnale di temperatura dalla termocoppia al sistema di acquisizione dati o al dispositivo di controllo, riducendo interferenze e perdite di segnale. Sono impiegati in vari settori industriali e laboratori per garantire un monitoraggio termico particolarmente accurato.

Settore	Applicazione
Industria metallurgica	Controllo termico nei forni di fusione, tempra e processi di lavorazione dei metalli.
Automazione industriale	Monitoraggio della temperatura in macchinari, processi produttivi e linee automatizzate.
Impianti di riscaldamento	Utilizzati per il controllo termico di caldaie, resistenze elettriche e sistemi di climatizzazione industriale.
Laboratori di ricerca	Essenziali in esperimenti e test su materiali ad alta temperatura, garantendo precisione nelle misurazioni.
Packaging, imballaggi e termoformatura	Impiegati nei sistemi di controllo della temperatura nei macchinari per la formatura e la sigillatura.
Oil & Gas	Utilizzati per il monitoraggio della temperatura nei processi di estrazione, raffinazione e trasporto di gas e petrolio.
Riciclo materie plastiche	Monitoraggio termico nei processi di fusione e rigenerazione della plastica.
Macchinari per iniezione ed estrusione di plastica e gomma	Controllo della temperatura nei processi di stampaggio e lavorazione per garantire qualità e uniformità del prodotto.
Industria del vetro	Utilizzati per il monitoraggio della temperatura nei forni di fusione e nei processi di lavorazione del vetro.
Industria del legno	Impiegati nei sistemi di essiccazione e lavorazione del legno, resistendo a condizioni ambientali difficili.
Trattamenti termici	Utilizzati nei forni di tempra, ricottura e in altri processi ad alte temperature per garantire un controllo preciso.
Forni industriali	Essenziali per il monitoraggio della temperatura in ambienti a temperature elevate, migliorando la precisione dei processi produttivi.
Elettrodomestici	Presenti nei sistemi di controllo della temperatura in forni, stufe e apparecchi domestici di alta precisione.
